ZHJ-117/4矿用防灭火注浆装置时间：2022-12-07

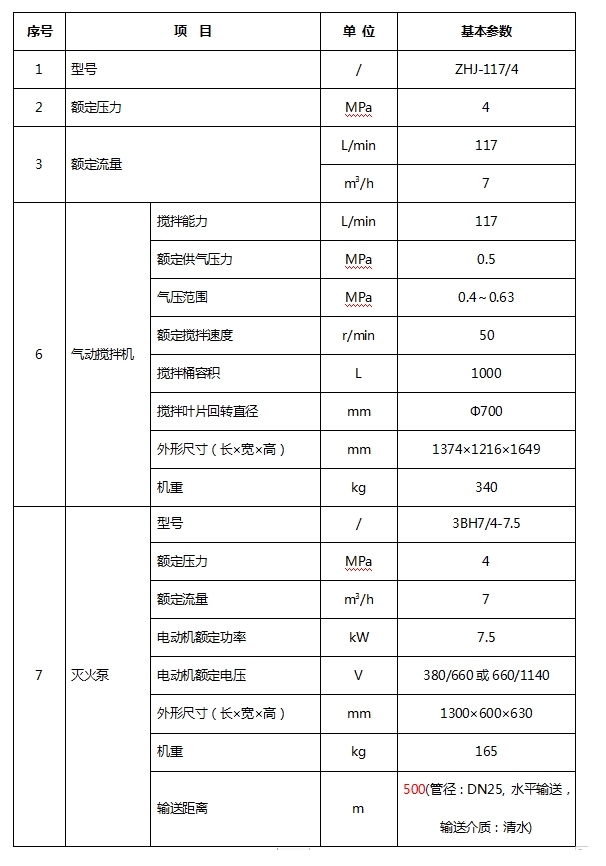

ZHJ-117/4矿用防灭火注浆装置 用途及适用范围 ZHJ-117/4矿用防灭火注浆装置是专门为煤矿设计的阻化溶液的搅拌、输送及喷射设备, 使用其可进行溶液的制备、过滤；溶液通过泵送可用于煤矿井下喷射凝胶阻化剂、喷洒阻化汽雾以及煤层注水，以防止煤炭自然发火之用。 煤安认证产品，可井下使用。 结构 本设备主要由气动搅拌机(含气动马达、齿轮型减速机、联轴器、搅拌轴、搅拌叶轮、入料口、进气口、液位观察口、出液口等)及煤矿用往复式灭火泵等组成。 工作原理 先给气动搅拌机注入一定量的清水，而后将制浆用原料加入气动搅拌机的入料口，入料口处设置有篦子，可有效防止原料中的体积较大的结块料或包装袋进入搅拌桶，确保搅拌溶解顺利。气动马达动力通过齿轮型减速机减速后驱动搅拌轴带动搅拌叶轮旋转，实现搅拌。搅拌桶的入水口、出液口均安装球阀，可调节流量的大小。搅拌好的浆液由出液阀经吸液管路被吸入灭火泵中，灭火泵是由7.5kW 防爆电机用三角皮带带动泵从动轮以770r/min 进行工作,泵在曲轴转动一转时,分别在三个柱塞内的三套进水和出水阀组件的作用下进行三次吸水和排水,使具有一定压力的水充满了气室座内,由于电机的连续运转,曲轴带动连杆连续推动滑块部件做往复直线运动,从而使泵连续工作。 主要技术参数
|
