ZHJ-200/4矿用移动式防灭火注浆装置

ZHJ-200/4矿用移动式防灭火注浆装置

用途及适用范围

ZHJ-200/4矿用移动式防灭火注浆装置是ZMJ-15井下移动式灌浆注胶防灭火系统的配套设备之一，可与矿用移动式防灭火注浆装置（ZHJ-5/1.8G）配合使用向矿井火区压注复合胶体；还可在井下单独使用实现灌浆、压注稠化胶体等功能。从而可快速进行井下煤层自燃火灾的预防与扑灭。

煤安认证产品，可井下使用。

结构

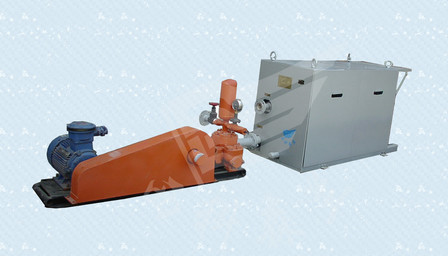

本设备主要由制滤浆机和矿用泥浆泵（外购设备）两部分连接组成（由连接管连接制滤浆机的出浆口与煤矿用往复式泥浆泵的吸浆口。

制滤浆机主要由：防爆电动机、减速机、传动装置、灰土定量送料总成、灰土料箱、悬浮剂定量送料总成、悬浮剂料箱、清水管路、制浆滤浆总成、水流量计、排渣口、出浆口及排污口等部分组成。

煤矿用往复式泥浆泵（外购设备）主要由：电动机、传动皮带、曲轴箱、安全阀、压力表、空气室、出浆口、泵头、吸浆口（吸浆笼头）、底架、进排水钢球阀阀盖、拉杆等部分组成。

配套电动机的防爆型式：隔爆型，防爆标志：Exd I Mb。

工作原理

1）灌浆

打开水阀把水加入制浆滤浆总成，启动电动机，待设备运行稳定后，把制浆原料(砂土或粉煤灰)加入灰土料箱，（悬浮剂料箱不使用），灰土定量送料总成将制浆原料定量送入制浆滤浆总成。经制浆滤浆总成过滤合格的浆液通过出浆管输出；较大颗粒的残渣从出渣口排出，合格浆液经泥浆泵加压后通过管路及钻孔注入火区。

2）压注稠化胶体

打开水阀把水加入制浆滤浆总成，启动电动机，待设备运行稳定后，把制浆原料(砂土或粉煤灰)加入灰土料箱，把悬浮剂（型号：JXF1930， 此材料为本公司研发产品，仅限于本公司生产）加入悬浮剂料箱；灰土定量送料总成与悬浮剂定量送料总成均将所添加的料定量送入制浆滤浆总成，在制浆滤浆总成内搅拌制备成稠化胶体浆液。经制浆滤浆总成过滤合格的浆液通过出浆管输出；较大颗粒的残渣从出渣口排出，合格浆液经泥浆泵加压后通过管路及钻孔注入火区。

主要技术参数
