ZHJ-5/1.8G（N）矿用移动式防灭火注浆装置

ZHJ-5/1.8G（N）矿用移动式防灭火注浆装置

用途及适用范围

ZHJ-5/1.8G（N）矿用移动式防灭火注浆装置是胶体防灭火系统的配套设备，在需要向矿井火区压注凝胶、复合胶体进行防灭火时，可使用该注浆装置在井下用胶地点附近向灌浆管路中添加促凝剂（NaHCO3或NH4HCO3）或胶凝剂（型号：FCJ12， 此材料为本公司研发产品，仅限于本公司生产）等灭火材料。

同时还可在井下单独使用添加矿用防灭火剂（型号：KMJ-01， 此材料为本公司研发产品，仅限于本公司生产，以下简称：灭火剂）向火区压注矿用胶体起到灭火作用。

煤安认证产品，可井下使用。

结构

本设备主要由防爆电机、螺杆泵、齿轮泵（G型无此项）、定量送料总成、促凝剂料箱、灭火剂或胶凝剂料箱、传动装置、抗震压力表及管路等部分组成。

配套电动机的防爆型式：隔爆型，防爆标志：Exd I Mb。

工作原理

1）井下单独使用压注凝胶（G型无此项）

接通混合料箱上环型水幕管的水路，启动电动机，待注浆装置运行稳定后，向促凝剂料箱内加入促凝剂，促凝剂通过定量送料总成定量送入混合料箱后进入螺杆泵，齿轮泵通过自吸管路把基料吸入后注入螺杆泵，水、促凝剂和水玻璃在螺杆泵内搅拌混合均匀后形成凝胶，通过螺杆泵加压后送出，沿管路及钻孔注入火区达到灭火功效。

2）井下单独使用压注矿用胶体

接通混合料箱上环型水幕管的水路，启动电机。待设备运行稳定后，向灭火剂料箱内加入灭火剂，灭火剂通过定量送料总成送入混合料箱后进入螺杆泵，在螺杆泵内与水进行搅拌形成矿用胶体，再经泵加压后从分流器（根据现场情况进行设计、加工）通过管路及钻孔注入火区达到灭火功效。

3）与灌浆系统配合使用压注凝胶（G型无此项）

把注浆装置出浆口与灌浆管路连接。接通混合料箱上环型水幕管的水路，启动电动机，待注浆装置运行稳定后，向促凝剂料箱加入促凝剂，促凝剂通过定量送料总成送入混合料箱，在螺杆泵内与水进行搅拌后经泵加压注入灌浆管路，与管路中混有基料的浆液混合后形成凝胶，沿管路及钻孔注入火区达到灭火功效。

4）与灌浆系统配合使用压注复合胶体

把注浆装置出浆口与灌浆管路连接。接通混合料箱上环型水幕管的水路，启动电动机，待注浆装置运行稳定后，向胶凝剂料箱加入胶凝剂，胶凝剂通过定量送料总成定量送入混合料箱，在螺杆泵内与水进行搅拌后经泵加压注入灌浆管路，与管路内浆液混合形成复合胶体，沿管路及钻孔注入火区达到灭火功效。

主要性能

本装置可配合灌浆注胶防灭火系统在井下用胶地点附近向灌浆管路中压注复合胶体或凝胶，同时还可在井下单独使用向火区压注注矿用胶体，起到防灭火作用。

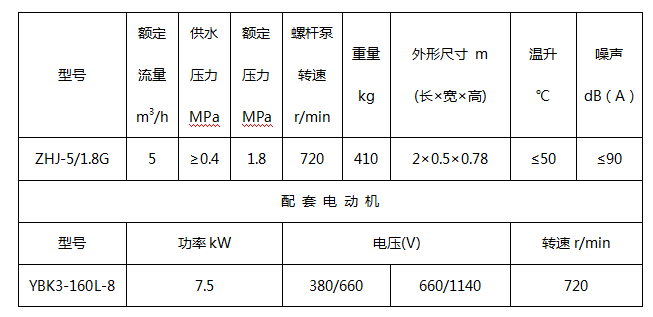

主要技术参数

定量送料总成输送量：灭火剂或胶凝剂料箱1：230kg/h

                              灭火剂或胶凝剂料箱2：140kg/h

齿轮泵（G型无此项）：输出基料流量：1000L/h

                               输  入  转 速 ：416r/min

注浆装置性能曲线见图
